Planta de osmosis inversa ALFA 140 Smart water

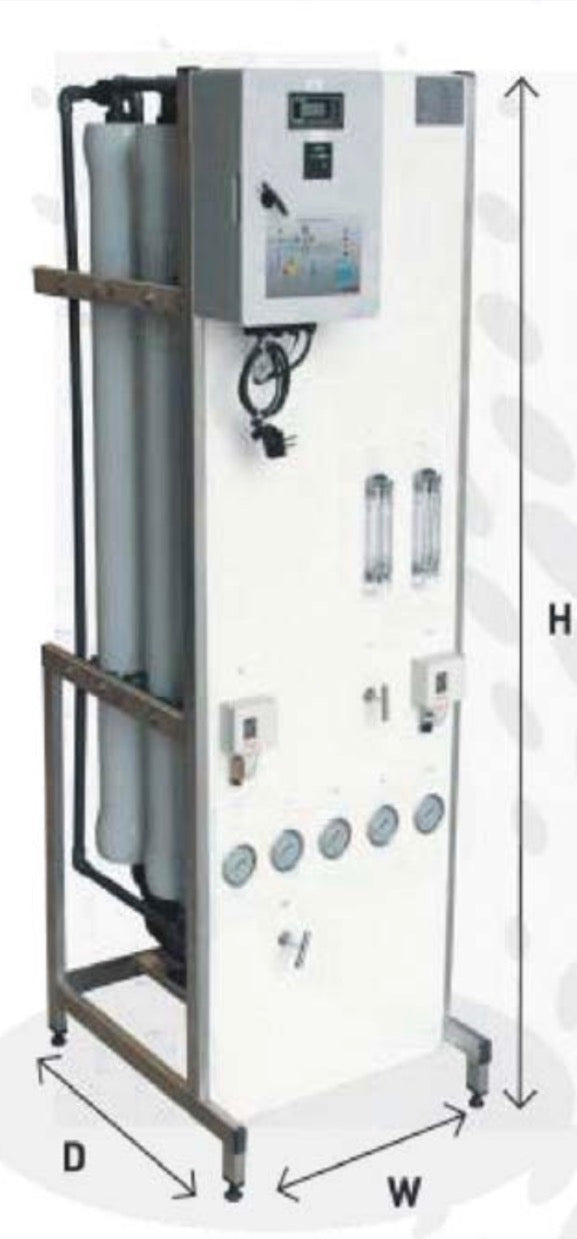

Características Estándar:

H: 1.590 mm

W: 540 mm

D: 750 mm

Contenedores de membrana en FRP

Membranas de arrollamiento en espiral, diámetro 4”

Bomba de paleta (Modelo Fluid o Tech para ALFA‐140/240)

Bomba centrífuga vertical en acero inoxidable AISI 304

(Modelo Gfoss‐ksb para 140/240/340/440/540/640)

Montado en Bancada en acero inoxidable AISI 304

Filtros de cartuchos 5µ

Electro‐válvula de entrada

Accesorios de alta presión en acero inoxidable AISI 304

Accesorios de baja presión en U‐PVC PN 20

Válvulas de asiento para ajuste salida bomba y rechazo

Presostato de mínima y máxima

Caudalímetros salida Permeado y Rechazo

Caudalímetros línea de recirculación (disponible para ALFA

340/440/540/640)

 Manómetros de glicerina

 Conductivímetro salida permeado (0‐2.000 µS/cm)

Sistema auto‐flushing

 Interruptor On‐Off

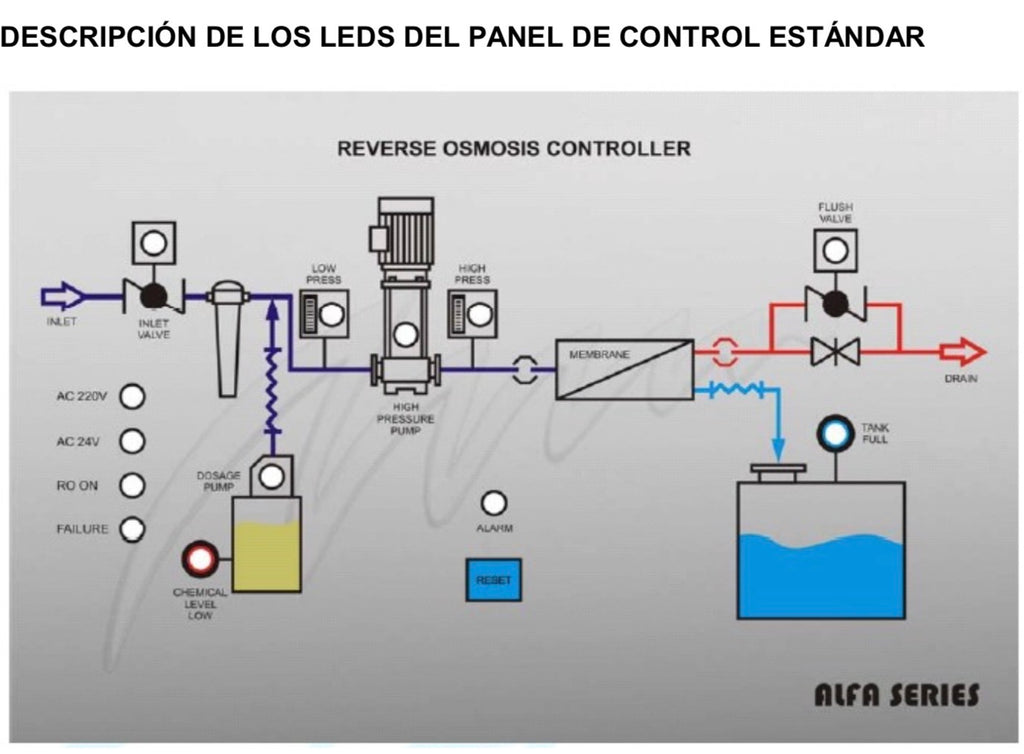

Panel de control con protección IP56 y con alarma de fallo e

indicadores de posición: válvula de entrada, baja presión, alta

presión de la bomba, alta presión, válvula Flushing, tanque

lleno, bomba dosificadora, nivel bajo de producto químico,

entrada de alimentación eléctrica

Alimentación eléctrica: 220 V / 50 Hz/1F (ALFA 140/240)

Alimentación eléctrica: 380 V/50 Hz/3FF

CARACTERISTICAS DE LA PLANTA

 CARTUCHO FILTRANTE

Utilizado para proteger el sistema de los SS (Sólidos en Suspensión), eliminando parámetros hasta

5 micras.

 SISTEMA DE ÓSMOSIS INVERSA

Una vez pasada por el pre-tratamiento, el agua de aporte es enviada hacia el modulo de ósmosis

inversa con el fin de ser purificada en un rango del 98 – 99% y así ser preparada para su aplicación

y proceso.

 SISTEMA DE AUTO FLUSHING

Incorporado en el sistema, con la ayuda de una electro-válvula situada en la línea de concentrado

los iones residuales incrustados en la superficie de las membranas serán periódicamente

rechazados con el fin de alargar la duración de vida de las membranas evitando una saturación

precoz.

 BASTIDOR DEL SISTEMA

Todos los componentes están montados en el bastidor, las tuberías se realizan acorde con las

diferentes presiones (altas y bajas) y el conjunto se entrega listo para instalar. Las conexiones de

entrada y salidas están preparadas en el mismo bastidor.
